AI+时代，，果博官网存储助力AI效劳器立异升级
在人工智能手艺重构全球算力名堂确当下，，AI效劳器作为支持大模子训练、云端推理及边沿盘算的焦点基础设施，，正迎来安排规模的爆发式增添。。其硬件架构的重大化与性能需求的指数级提升也对存储组件提出了多维度挑战：从启动指导的低延迟读取到算力焦点的高频数据交互，，从紧凑空间的高密度集成到高温情形的恒久稳固运行。。而SPI NOR Flash依附在高速读写、功耗控制及可靠性上的综合优势，，正在成为AI效劳器硬件生态中不可或缺的要害一环。。
2025年慕尼黑（上海）电子展时代，，果博官网市场部产品司理田玥揭晓主题为《AI 效劳器浪潮下，，Flash 需求的深度解读》的行业报告，，连系市场数据与手艺趋势，，深度剖析 AI 效劳器对存储组件的多维需求，，展现果博官网在该领域的前瞻性洞察与战略结构。。
AI效劳器带来的新机缘
在AI手艺浪潮的驱动下，，全球AI盘算硬件市场泛起爆发式增添。。2024年成为AI PC元年，，行业渗透率在2025年有望突破50%。。同时，，AI效劳器与DS一体机产品亦迎来周全爆发。。据Gartner与集邦咨询（TrendForce）数据显示，，2024年全球AI效劳器出货量约165.3万台，，在2,164亿美元全球效劳器市场中占比高达65%，，远超通用效劳器。。尚有机构展望，，2028年全球效劳器市场规模将增至3,328.7亿美元，，AI效劳器份额将进一步提升至近70%，，一连主导市场增添。。
从工业链上游资源动向视察，，微软、谷歌等头部云效劳商正加速AI效劳器结构：2024年微软AI效劳器出货占比预计达20.2%；；；谷歌2025年GB200效劳器采购量或达 7,000-8,000 台；；；Meta将2024年资笔僻出提升至380-400亿美元，，其中AI效劳器采购占比预计10.8%。。此类战略性投入直接推动AI效劳器对高性能存储组件的需求呈指数级增添。。
AI效劳器中SPI NOR Flash的应用场景

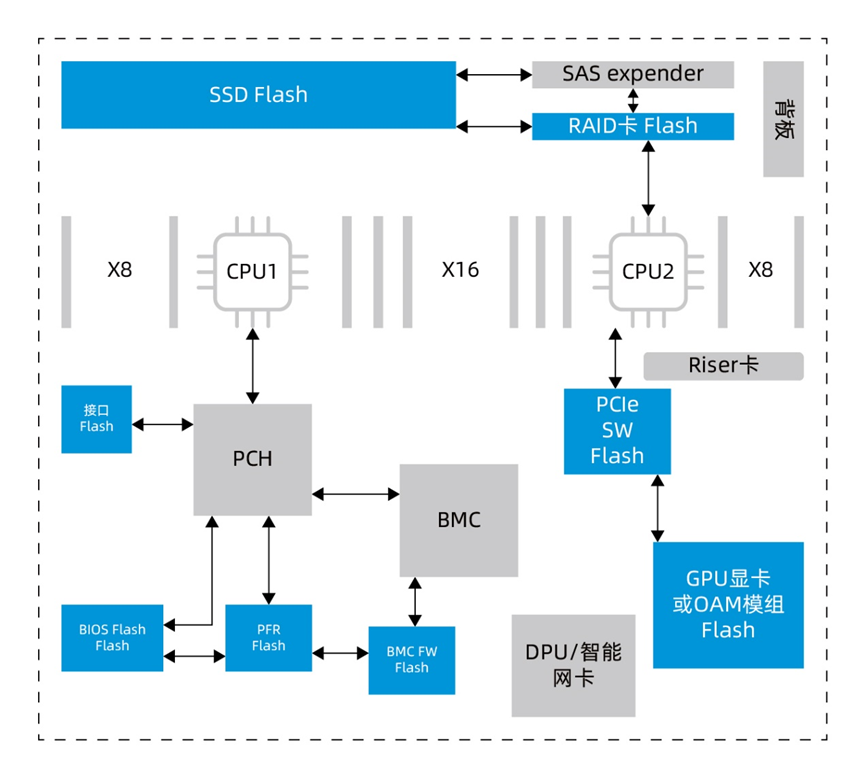

田玥体现，，AI效劳器将为SPI NOR Flash提供多重应用空间，，包括启动指导、算力焦点、网络交互、治理监控等要害环节。。在主板BIOS/UEFI固件存储中，，SPI NOR Flash通常用于存储效劳器启动指导程序、硬件设置及底层驱动等相关数据。。在GPU加速器中，，SPI NOR Flash用于存储AI芯片固件、驱动及轻量化模子参数碎片，，知足训练、推理历程中频仍挪用的需求。。而在智能网卡（DPU）与网络控制器中，，SPI NOR Flash承载网卡固件、协议栈及卸载引擎设置，，依附SPI/QPI接口与控制器的强兼容性，，可快速加载协议栈以镌汰高速数据传输延迟；；；针对基板治理控制器（BMC）与治理子系统，，SPI NOR Flash存储自力于主 CPU 运行的监控固件及状态参数，，知足数据中心重大情形下监控的需求。。
GPU和DPU将是SPI NOR Flash应用增添最快的领域。。在云端AI效劳器的高密度GPU运算场景中，，高频数据交互催生SPI NOR Flash的差别化需求，，如8个英伟达A100组成的GPU模组中，，就有4种差别容量组合的SPI NOR Flash在使用，，以包管高速数据传输与盘算协同稳固性。。与此同时，，作为云端效劳器标配的数据处置惩罚单位DPU，，因云端处置惩罚与GPU加速的异构盘算特征，，对存储计划提出分级需求：256Mb至2Gb容量适配数据缓存与暂时存储的高频交互场景，，8Mb至32Mb容量则知足轻量化控制代码的存储需求，，通过精准匹配使命负载的分级战略，，实现数据处置惩罚效率与硬件本钱的优化平衡。。

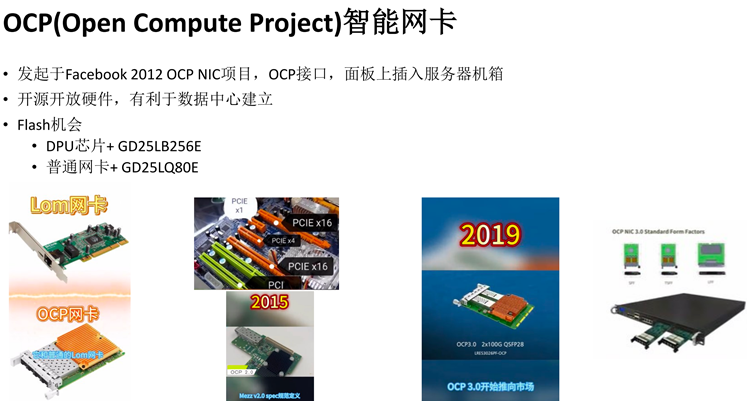

通过加入开放盘算项目（OCP）等开源硬件生态，，SPI NOR Flash产品也在加速融入全球 AI 基础设施供应链。。以2012年由 Facebook提倡的OCP NIC项目为例，，其标准化OCP接口设计支持面板级�？？？？榛迦胄Ю推骰�，，通过开源硬件架构推动数据中心基础设施的高效构建。。在此项目中，，果博官网的GD25LB256E 等产品与 DPU 芯片形成协同计划，，为数据处置惩罚单位提供适配的存储支持，，进一步释铺开源硬件生态下的市场机缘。。
以高性能产品矩阵助力AI新基建

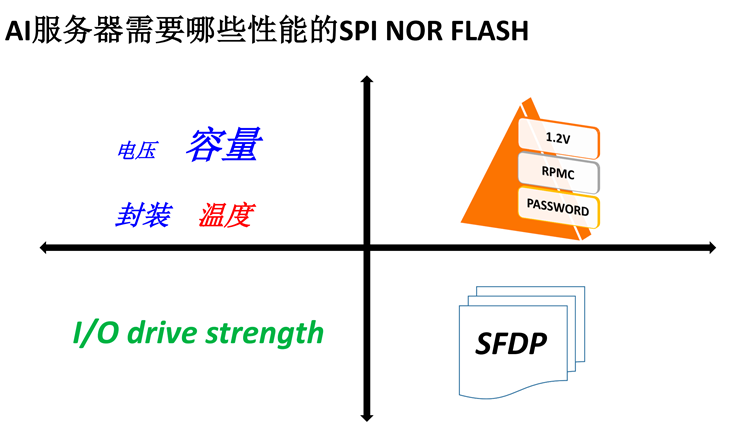

AI效劳器的手艺演进推动SPI NOR Flash需求一连升级：针对紧凑空间设计，，需提供小尺寸封装与高容量集成的产品计划；；；耐高温性能适配数据中心高温情形；；；面临高速信号传输中的滋扰与衰减问题，，需强化驱动能力以包管信号完整性；；；针对高清静敏感市场，，数据加密功效需求显著提升；；；同时，，BMC治理�？？？？橛隓PU卡等场景对8-32Mb小型容量闪存的需求一连增多，，推动产品向轻量化、定制化偏向生长。。
目今，，果博官网拥有业界领先的SPI NOR Flash产品矩阵，，涵盖从512Kb到2Gb的全容量规模，，支持3V、1.8V、1.65~3.6V、1.8V VCC&1.2V VIO、1.2V等多电压计划，，并支持RPMC（重放�；；；た菰锛剖鳎�，，Password（密码�；；；ぃ┑惹寰补π�，，支持SFDP（串行闪存接口协议），，支持差别温度规格，，知足AI效劳器高可靠、高稳固性的要求。。
以详细产品为例，，果博官网针对低电压应用需求推出1.2V SPI NOR Flash两大产品系列：若追求极致低功耗，，可选用VCC与VIO均为1.2V的GD25UF系列；；；若需兼顾低功耗与性能体现，，则推荐接纳1.8V VCC搭配1.2V VIO的GD25/55NF系列。。别的，，在高速数据传输领域，，GD25/55T及GD25/55LT系列可提供高达200MB/s的数据吞吐量，，而GD25/55X与GD25/55LX 系列则进一步将吞吐量提升至400MB/s，，知足差别场景下的高速读写需求。。
自2008年推出海内首颗SPI NOR Flash以来，，果博官网历经多年的研发和市场拓展，，已成为SPI NOR Flash全球市场占有率排名第二的芯片厂商，，依附270亿颗累计出货量的成熟履历，，为AI效劳器厂商提供可靠的量产包管与定制化解决计划。。
这一效果源自果博官网构建的稳固高效全球供应链系统。。果博官网已建设 ESG 危害治理系统，，目的是2030年实现 50%以上供应商通过 RBA（责任商业同盟）认证。。其全球供应链网络笼罩15+顶尖晶圆及封测厂商，，并且公司依托合肥产品测试中心的27项焦点测试能力，，一连确保产品性能与交付稳固性。。田玥体现，，果博官网通过多元化供应商战略与外地化生产结构，，为AI效劳器厂商提供稳固的供应链支持，，助力全球AI算力基础设施在稳固性与绿色低碳目的上实现平衡生长。。
田玥最后体现，，果博官网依附对AI效劳器存储需求的深度明确、领先的产品矩阵及前瞻性结构，，正成为AI算力革命的焦点存储相助同伴，，其手艺立异与生态协同将一连赋能全球AI基础设施的规�；；；涞赜肷�。。
